概述

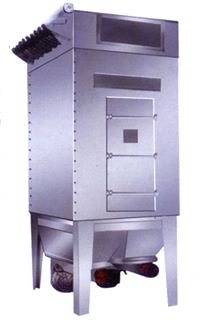

■MC-Ⅱ方型脉冲布筒滤尘器是在MC-I型的基础上经改进修改而成的，它除了具有I型除尘效率高、处理风量大、性能稳定、操作维修方便等特点外，
主要尺寸
型号 参数 | MC24 | MC36 | MC48 | MC60 | MC72 | MC84 | MC96 | MC120 | ||
A | 1000 | 1400 | 1800 | 2200 | 2600 | 3000 | 3560 | 4360 | ||
B | 1450 | |||||||||
C | 780 | 1180 | 1600 | 2000 | 2400 | 1400+1400 | 1670+1670 | 2080+2080 | ||
D | 1230 | |||||||||
E | 3360 | |||||||||
F | 3410 | |||||||||
G | 1000 | |||||||||
H | 3050 | |||||||||
I | 140 | |||||||||
a | 476 | 576 | 876 | 876 | 1076 | 676 | 776 | 876 | ||
b | 376 | |||||||||
c | 400 | 500 | 800 | 800 | 1000 | 600×2 | 700×1 | 800×2 | ||
d | 260 300 300×2 | |||||||||
e | 576 | 576 | 876 | 876 | 1076 | 1276 | 1326 | 1436 | ||
f | 276 376 | |||||||||
g | 500 | 500 | 800 | 800 | 1000 | 1200 | 1250 | 1360 | ||
h | 200 300 | |||||||||
K1××nl | 110×4=440 | 108×5=540 | 120×7=840 | 120×7=840 | 120×7+100×2=1040 | 110×4+100×2=640 | 110×5+95×2=740 | 120×7=840 | ||
K1×2 | ||||||||||
K3×n2 | 120×2=240 113.3×3=340 | |||||||||
K3×n3 | 108×5=540 | 108×5=540 | 120×7=840 | 120×7=840 | 120×7+100×2=1040 | 124×10=1240 | 120×9+105×2=1290 | 120×10+100×2=1400 | ||
K3×2 | ||||||||||
K3×n4 | 120×2=240 113.3×3=340 | |||||||||
排灰法兰 | Ⅰ | Ⅰ | Ⅱ | Ⅱ | Ⅱ | Ⅱ | Ⅱ | Ⅱ | ||
过滤面积 M2 | 18 | 27 | 36 | 45 | 54 | 63 | 72 | 90 | ||
滤袋数量(picee) | 24 | 36 | 48 | 60 | 72 | 84 | 96 | 120 | ||
过滤风速(m／m) | 2～4 | |||||||||
过滤风量(M3／h) | 2160～4300 | 3250～6480 | 4320～8630 | 5400～10800 | 6450～12900 | 7550～15100 | 8650～17300 | 10800～20800 | ||
**外形尺寸mm | 长 | 1025 | 1425 | 1820 | 2225 | 2625 | 3025 | 3585 | 4585 | |
宽 ×高 | 1678×3660 | |||||||||
清灰装置 | 脉动阀 数量 | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 20 | |
耗用压缩空气量 | 0.07～0.15 | 0.11～0.22 | 0.15～0.30 | 0.18～0.37 | 0.22～0.44 | 0.25～0.50 | 0.29～0.56 | 0.37～0.73 | ||
压缩空气压力 | 5～7(≥4) | |||||||||
